SMPW JISカラー ミニチュアコネクタ

SMPW-JIS

JISカラー熱電対ミニチュアコネクタ | オメガエンジニアリング | SMPW-JIS
新製品

JISカラー熱電対ミニチュアコネクタ | オメガエンジニアリング

¥505 SMPW-KJ-M-ROHS

RoHS
  • JIS色 熱電対ミニチュアコネクタ
  • 耐熱:- 29~180℃
  • 耐久構造
  • クイック接続接点ワッシャ
  • 内部ワイヤの仕切り
  • プラス/ マイナスねじの組み合わせ
  • K及びT熱電対用は国内在庫品のため短納期
コネクタ - 関連する商品を探す
(見つからない場合はカスタマーサービスにご連絡ください)

商品説明

SMPW 熱電対ミニチュアコネクタJISカラーモデルは、熱電対に対応した温度計測器や温度コントローラー、
プロセス制御機器と熱電対を接続するために最適な設計がされたミニチュアサイズのフラット2ピン熱電対コネクタです。
ANSI /IEC/JISカラーそれぞれのカラーコードのコネクタをラインナップしています。
付属の書き込みウィンドウと共に配線の識別や間違い防止をサポートします。

JISカラーのKタイプ及びTタイプは国内在庫モデルとなっており、納期は最短2営業日となります。
正確な納期の確認やご注文数が多い場合は、e-salesまたは、0120-971-357までお問い合わせください。


SPECIFICATION | 製品仕様
FEATURE | 特長
  • JISカラー
  • 最短2営業日でのお届け
  • 耐熱180℃
  • クイック接続接点ワッシャ
  • 書き込みウィンドウ


  • APPLICATION | 用途
  • 熱電対と補償導線の接続
  • 温度計測器などへの接続

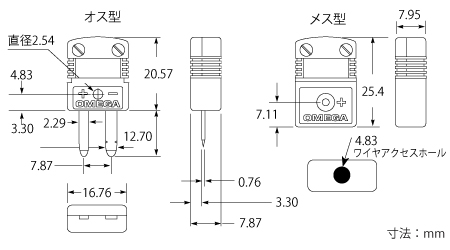

  • SMPWコネクタ図面

    SMPW-KJ-*-ROHS SMPW-TJ-*-ROHS SMPW-JJ-*-ROHS SMPW-R/SJ-*-ROHS
    熱電対タイプ K 熱電対 T 熱電対 J 熱電対 R/S 熱電対
    カラー
    使用合金 (+)クロメル | (-)アルメル (+)銅 | (-)コンスタンタン (+) 鉄 | (-)コンスタンタン (+)銅 | (-)RNX/SNX
    材質 ガラス充填ナイロン
    耐熱温度 -29~180℃
    品番の*には(M)オスと(F)メスの識別が入ります。例)JIS色SMPWのK熱電対用オスコネクタの場合、SMPW-KJ-M-ROHSとなります。



    国内在庫モデル
    下記の製品は国内在庫モデルになりますので、最短2営業日でのお届けとなります。
    *弊社WEBシステムの都合上、目安の納期が米国在庫での計算で表示されている場合がございます。
    正確な納期の確認やご注文数が多い場合は、Eメールまたは、
    0120-971-357までお問い合わせください。

    国内在庫対象モデル
    SMPW-KJ-M-ROHS / SMPW-KJ-F-ROHS / SMPW-TJ-M-ROHS / SMPW-TJ-F-ROHS



    【関連製品】
  • ANSIカラー熱電対 ミニチュアコネクタ
  • IECカラー熱電対 ミニチュアコネクタ
  • ミニチュアタイプ熱電対コネクタ – ケーブルクランプ一体型やローノイズコネクタ、回路基板用コネクタなどラインナップ
  • 被覆熱電対 -コネクタ付被覆熱電対、シリカ被覆、PFA、ガラス、Nextelセラミック被覆、温接点溶接機
  • 5TC-JPシリーズ 国内在庫モデル(短納期) 極細被覆熱電対
  • 5TCシリーズ -熱電対のタイプ、被覆、大きさ、長さを幅広くラインナップしています。
  • 標準タイプ熱電対コネクタ -ケーブルクランプ一体型やローノイズコネクタなどラインナップ


  • 【温度関連技術情報】
    ケーススタディ: 航空宇宙産業で用いられる熱電対
    テクニカルガイド: シース熱電対(MIケーブル)の用途
    注文する (部品番号ビルダーより掲載以外の製品もご選択いただけます)(注文数を入力の上、"カートに追加"をクリックしてください)
    部品番号/Desc.
    注文数
    RoHS
    商品説明
    国内在庫モデル 最短2営業日でお届け
    Quick Ship
    SMPW-KJ-M-ROHS
    ¥505
    納期: 2 週間
    RoHS compliant
    JIS色K熱電対用ミニチュアコネクタ/オス/青色
    Quick Ship
    SMPW-KJ-F-ROHS
    ¥622
    納期: 2 週間
    RoHS compliant
    JIS色K熱電対用ミニチュアコネクタ/メス/青色
    Quick Ship
    SMPW-TJ-M-ROHS
    ¥505
    納期: 2 週間
    RoHS compliant
    JIS色T熱電対用ミニチュアコネクタ/オス/茶色
    Quick Ship
    SMPW-TJ-F-ROHS
    ¥622
    納期: 2 週間
    RoHS compliant
    JIS色T熱電対用ミニチュアコネクタ/メス/茶色
    米国在庫品
    Quick Ship
    SMPW-JJ-M-ROHS
    ¥505
    納期: 6 週間
    RoHS compliant
    JIS色J熱電対用ミニチュアコネクタ/オス/黄色
    Quick Ship
    SMPW-JJ-F-ROHS
    ¥622
    納期: 2 週間
    RoHS compliant
    JIS色J熱電対用ミニチュアコネクタ/メス/黄色
    Quick Ship
    SMPW-R/SJ-M-ROHS
    ¥505
    納期: 2 週間
    RoHS compliant
    JIS色R/S熱電対用ミニチュアコネクタ/オス/黒色
    Quick Ship
    SMPW-R/SJ-F-ROHS
    ¥622
    納期: 2 週間
    RoHS compliant
    JIS色R/S熱電対用ミニチュアコネクタ/メス/黒色
    このサイトの金額はすべて日本円(税抜)で表示しています
