1/8 DIN パネルメータ | DP20

DP20

1/8 DIN パネルメータ | DP20 | オメガエンジニアリング | DP20

1/8 DIN パネルメータ | DP20 | オメガエンジニアリング

¥14,000 DP20

2 year warranty CE
  • 熱電対、RTD、プロセス(mA&Vdc)、抵抗等の幅広い入力に対応
  • 校正可能な出力及び制御オプション
  • IP65フロントパネル
電流 / 電圧計 - 関連する商品を探す
(見つからない場合はカスタマーサービスにご連絡ください)

商品説明


DP20 Panel Meter
オメガエンジニアリングの新しいユニバーサルパネルメータDP20シリーズは、
パネルマウント用に1/8 DINサイズで、幅広いアプリケーションに対応することができます。
DP20は、熱電対、RTD、プロセス(mA&Vdc)、抵抗等、様々なタイプの入力に対応しています。
プロセス制御および産業要件のアプリケーションへ柔軟に適応し、グローバルな使用に適しています。

オプションのリレー、アナログ出力、およびModbus®RTUシリアル通信は、制御のカスタマイズと通信機能を提供します。
エコノミカルなDP20パネルメータの追加機能には、スケーリングやIP65保護、プログラム可能な小数点が含まれます。

仕様:
表示桁数: 4
表示: 9999 / -1999
小数点: 校正可能
LEDカラー: 赤色
桁の高さ: 14 mm
許容の信号範囲: 詳細についてはPDFの4ページの表を参照してください。
    AC 電圧 及び AC 電流: 600 Vac, 200 Vac, 20 Vac, 2 Vac, 200 mVac, 60 mVac, 5 Aac, 20 mAac (True RMS measure) (accepts phase-neutral and phase-phase measure)
    DC 電圧 及び DC 電流: ±600 Vdc, ±200 Vdc, ±20 Vdc, ±2 Vdc, ±200 mVdc, ±60 mVdc, ±5 Adc, ±20 mAdc
熱電対: K, J, E, N, L, R, S, B, T and C (自動冷接点補償)
プローブ:
    ‘Pt’ プローブ: 2または3線式,Pt100 Pt500, Pt1000
     ‘Ni’ プローブ: Ni100, Ni200, Ni1000
     NTC プローブ: 4ページの表を参照
     PTC プローブ: KTY-121, KTY-210, KTY-220ファミリ
プロセス: 4/20 mA, 0/10 Vdc (設定可能なイン過電圧+15 Vdc-ターミナル5)
範囲 0/5 kΩ 及び 0/50 kΩ
ポテンショメータ: 公称値 500 Ω ~ 20 kΩ
熱ドリフトオフセット+スパン: 150 ppm/ºC
読み取り速度: 3回/秒
応答時間: <300 mSec. (0 % to 99 % of signal)
電源: 18 to 265 Vac/dc (isolated 1500 Veff @ 60 seconds)
出力及び制御オプション:
    1 または 2つのリレー
    1つのアナログ出力 4/20 mA 絶縁
    MODBUS RTU 絶縁シリアル通信
保護等級: IP65 (NEMA 4)
消費 (通常モード): <1.0 W (メータのみ) <2.5 W (オプション付き)
消費 (エコモード): <0.3 W (メーターのみ) <1.5 W (オプション付き)
接続: プラグインスクリューターミナル
重量: <150 g
動作温度: 0 ~ 50 ºC


オプションのDP20-WMEウォールマウントエンクロージャーとSPC18防滴フロントカバー付きのDP20パネルメーター DP20-WME Wall-mount enclosure pdf data sheet

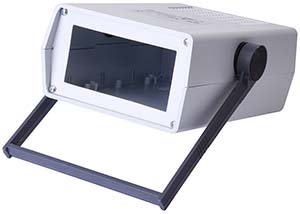

オプションの傾斜スタンド付きDP20-BTC ABSベンチトップケース
注文する (部品番号ビルダーより掲載以外の製品もご選択いただけます)(注文数を入力の上、"カートに追加"をクリックしてください)

他のお客様はこのような商品も購入しています。: このアイコンをクリックすると、このモデルを購入した他のお客様の購入商品リストが表示されます.

部品番号/Desc.
注文数
商品説明
Quick Ship

DP20
¥14,000
納期: 2 週間

1/8 DIN multi-signal panel meter with universal 18/265 Vac/dc power supply
Quick Ship

DP20-A1
¥16,435
納期: 2 週間

1/8 DIN multi-signal panel meter with universal 18/265 Vac/dc power supply with 1 relay output
Quick Ship

DP20-A1-A2
¥18,870
納期: 2 週間

1/8 DIN multi-signal panel meter with universal 18/265 Vac/dc power supply with 2 relay outputs
Quick Ship

DP20-M1
¥18,150
納期: 3 週間

1/8 DIN multi-signal panel meter with universal 18/265 Vac/dc power supply with 1 isolated 4 to 20 mA analog output
Quick Ship

DP20-M1-A2
¥20,570
納期: 3 週間

1/8 DIN multi-signal panel meter with universal 18/265 Vac/dc power supply with 1 isolated 4 to 20 mA analog output and 1 relay output
Quick Ship

DP20-S1
¥18,870
納期: 2 週間

1/8 DIN multi-signal panel meter with universal 18/265 Vac/dc power supply with isolated MODBUS RTU comm's
Quick Ship

DP20-S1-A2
¥21,175
納期: 2 週間

1/8 DIN multi-signal panel meter with universal 18/265 Vac/dc power supply. With isolated MODBUS RTU comm's and 1 relay output
Accessories
Quick Ship

DP20-WME-2
¥8,815
納期: 8 週間

IP65 Wall-mount ABS enclosure for 1/8 DIN panel meters. 175 wide x 125 high x 125 mm deep. With 2 glands for cable entry.
Quick Ship

DP20-BTC-4
¥10,370
納期: 6 週間

Bench-top ABS plastic case with handle/tilt stand for 1/8 DIN panel meters. 154 W (with handle) x 73 H x 174 mm D. Includes 4 cable glands on rear panel
Quick Ship
Click to expand/minimize a list of what others bought with theSPC4
SPC4
¥5,135
納期: 4 週間

IP65 Splash proof lens cover for 1/8 DIN panel meters (DP20 meter lens is IP65 as standard but this gives extra protection and prevents button access)
このサイトの金額はすべて日本円(税抜)で表示しています
注: Comes complete with operator’s manual.

製品マニュアル:

ダウンロード Economical Multisignal Meter
ダウンロード DP20 Quick Start Manual
